フレキシブル(FPC)基板/リジッドフレキ基板
特長
- 薄さと柔軟性があり、繰り返し曲げて使用することが可能であり、変形した場合にもその電気的特性を維持する特性をもちます。
- １枚からでの注文も請け負います。少量の場合は抜き型を使用せずにリーズナブルな価格でご提供します。
- 大量生産の場合は海外での生産を実施しますので、コストパフォーマンスがあります。
- その他、リジッドフレキ基板、レジスト仕様のフレキシブル基板、ノイズ対策に優れたフレキシブル基板も対応可能ですのでお気軽にお問い合わせ下さい。
外観写真

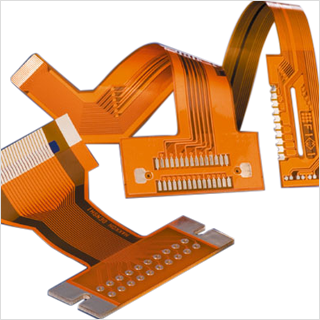

【FPC基板】

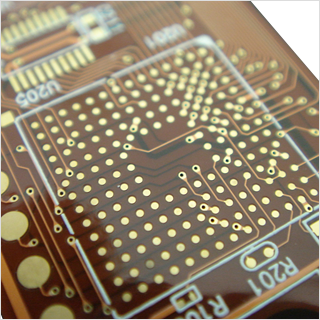

【FPC基板THめっき(POH)】

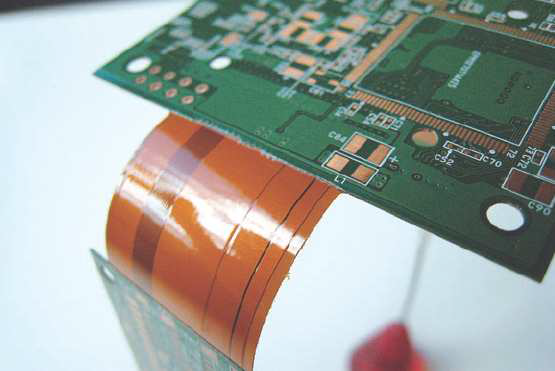

【リジッドフレキ基板】
材料/厚み
| 項目 | 材料 | 厚み |
|---|---|---|
| カバー材 | ポリイミドフィルム | 12.5μm、25μm、50μm |
| 接着剤 | 12.5μm、25μm、35μm | |
| ベース材 | 銅箔 | 12μm、18μm、35μm |
| 接着剤 | 0μm(接着剤無し)、20μm | |
| ポリイミドフィルム | 12.5μm、25μm、50μm | |
| レジスト材 | 液レジ、感光性レジスト | 10-20μm |
| 補強板 | PI、PET、FR4、SUS、etc | 50-200um etc |
その他、層構成、詳細なスペック値、仕様は問い合わせ頂ければご提案させて頂きます。
