フラットプラグ基板(永久穴埋基板)
特長
- スクリーン印刷工法により、任意のスルーホールを樹脂埋めし、スルーホールを保護します。
- 特殊研磨にて、表面を平滑に仕上げることにより部品実装を妨げません。
- UL取得済・・・多層板プリント配線板 (4層・6層) 限定 ( 詳細仕様 別途打合せ )
外観写真

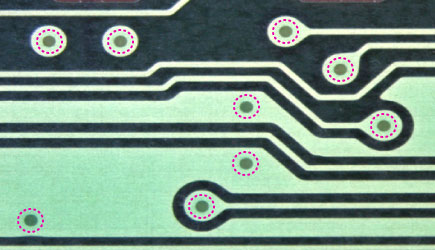

ソルダーレジスト塗布後 外観写真

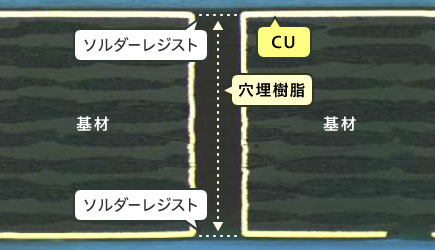

永久穴埋基板断面写真
製品仕様
| 項目 | 記号 | 標準仕様 | 備考 |
|---|---|---|---|
| 基材 | - | FR-4( R-1766 ) | UL対象：4、6層のみ、UL対象外：FR-4 、CEM-3 基材 可 |
| 板厚 | t | 0.80 ～ 1.60 [mm] | |
| 樹脂埋 可能穴径 (仕上径) | A | φ0.20 ～ 0.50 [mm] | |
| 樹脂埋 VIA間 最小距離 | B | 0.55 [mm] 以上 | |
| 穴埋 VIA 径差 | A-C | 0.20 [mm] 以下 | 穴埋する VAI径が、2種類 ある場合の規制値 |
| アスペクト比 | - | 8.0 以下 | t/A |
| 穴埋VIAとスルーホール壁間 | D | 0.425 [mm] 以上 | |
| 表面処理仕様 | - | 水溶性プリフラックス | 共晶/鉛フリー はんだレベラ ・金めっき 対応可 |
製品特性
| 項目 | 試験条件・判定基準 | 結果 |
|---|---|---|
| 冷熱サイクル試験結果 | -65 ℃ / 30 min ⇔ 125 ℃ / 30 min ⇒ 100 サイクル後 | ① 導通抵抗変化率：平均 1.18 % ② 異常なし |
| ① 導通抵抗変化率 10% 以下 ② 外観・クラック・密着性 異常なきこと |
||
| はんだ耐熱試験結果 | 40 ℃ / 90 %Rh / 96 Hr ⇒ 鉛フリーはんだDIP 260 ℃/20sec 2サイクル後 |
① 導通抵抗変化率：平均 1.23 % ② 異常なし |
| ① 導通抵抗変化率 10% 以下 ② 外観・クラック・密着性 異常なきこと |
||
| 耐薬品性試験結果 | ソフトエッチング液 ( 硫酸-過酸化水素系 )に 180 sec浸漬 ⇒ 40 ℃ / 93 %Rh / 240 Hr |
① 導通抵抗変化率：平均 0.09 % ② 異常なし |
| ① 導通抵抗変化率 10% 以下 ② 外観・クラック・密着性 異常なきこと |
上記の数値は実測参考値であり、特性を保証するものではありません。
